Vantaggi con Software QuikCAST e ProCAST
- Miglioramento qualitativo
- Ottimizzazione e risparmio nella progettazione
- Miglioramento della produzione
- Aumento della precisione
- Flessibilità di utilizzo
- Riduzione dei tempi di calcolo
- Riduzione degli scarti in produzione
- Risparmio economico
Simulazione Lost Foam
Il processo di lost foam consiste nella creazione di una forma in polistirolo espanso, messa in un contenitore colmo di sabbia che poi viene vibrata, per cui viene lasciata libera un’estremità, su cui viene direttamente versato il metallo fuso. Il metallo fuso scioglie il polistirolo, scorre nell’area lasciata vuota dal polistirolo stesso ed assume la forma all’interno della sabbia creando una replica perfetta del simulacro a perdere di partenza. Dopo il raffreddamento, il pezzo viene rimosso dalla sabbia per un ulteriore raffreddamento e pulizia. Si ottiene quindi un semilavorato pronto per le successive lavorazioni e trattamenti.

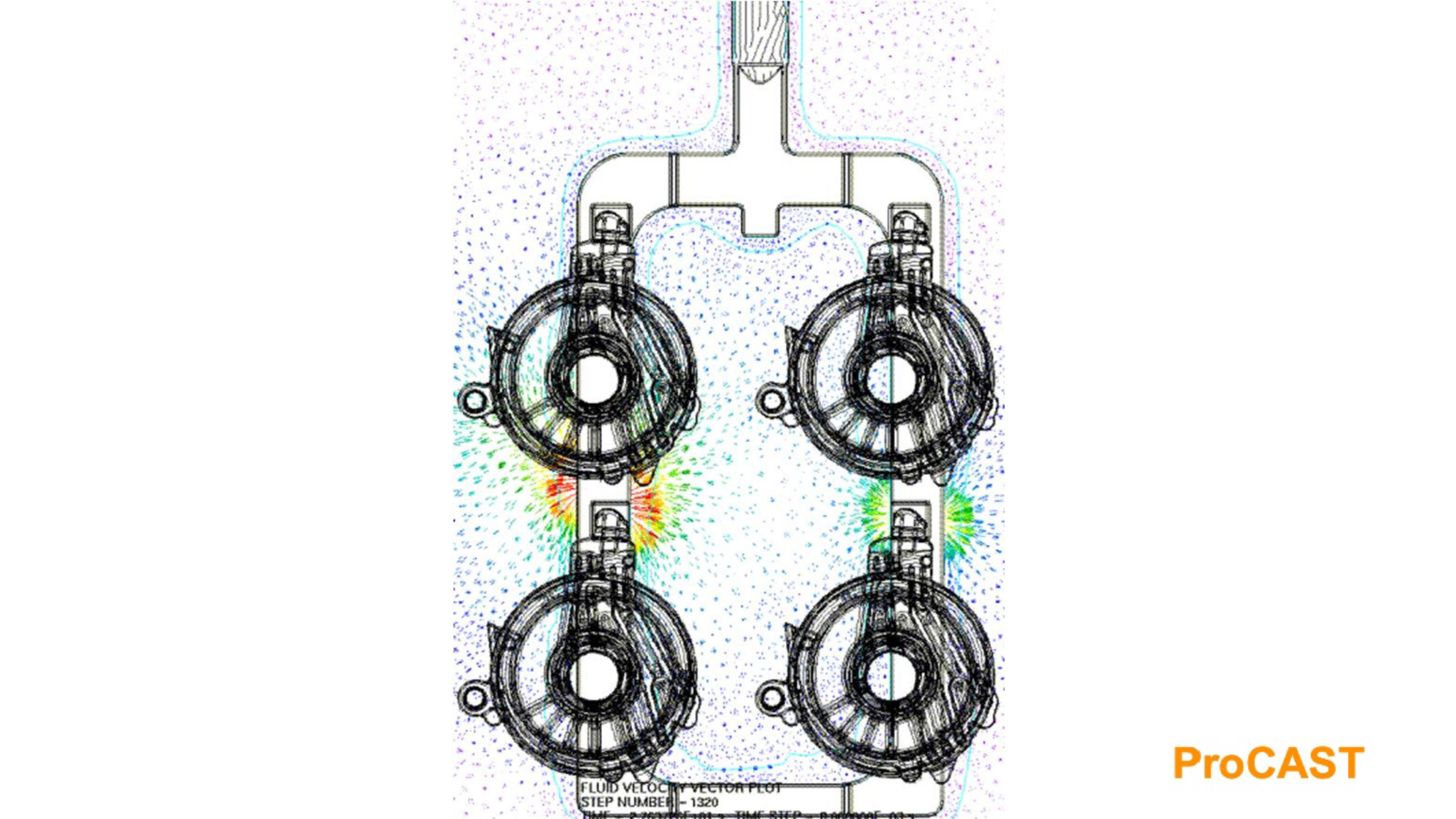

Simulazione del fenomeno di pirolisi del polistirolo, evacuazione dei gas dalla sabbia e riempimento della forma: il software di simulazione ProCAST include tutte le caratteristiche necessarie che tengano conto degli effetti dell’interazione tra il metallo liquido e il polistirolo durante il processo LOST FOAM, della liquefazione e pirolisi del modello del polistirolo, del trasporto di prodotti del gas, dell’influenza del rivestimento ceramico e dell’effetto del gas intrappolato nel movimento del metallo liquido.
ProCAST offre una suite completa di moduli e strumenti di fonderia per soddisfare tutte le esigenze industriali contemporanee. Basato sulla potente tecnologia degli elementi finiti (FEM), ProCAST consente valutazioni predittive di tutto il processo lost foam, compresi i difetti di riempimento e di solidificazione, le proprietà meccaniche e la complessa distorsione della parte. Esso consente una rapida visualizzazione degli effetti delle modifiche di progettazione e fornisce, fin dalle prime fasi di produzione, una base per il corretto processo decisionale. ProCAST permette la modellazione di tutti i processi di colata per tutte le leghe colabili, e affronta anche altri processi produttivi rilevanti della fonderia come lo spara anime e il trattamento termico.
QuikCAST è una soluzione veloce ed efficiente per la valutazione del processo completo. Il software affronta i principi fondamentali di qualsiasi processo di colata: riempimento, solidificazione e previsione di porosità. QuikCAST è stato progettato per aiutare l’utente a raggiungere il taglio dei costi e ridurre i tempi di commercializzazione. Può essere utilizzato in una fase iniziale per lo sviluppo dello stampo e del processo e per la valutazione della qualità del pezzo fuso.
Per l’acquisto, il noleggio o una DEMO del software oppure se vuoi beneficiare di un servizio di simulazione ad hoc da parte del nostro ufficio tecnico, scrivi o chiamaci al +39 030 3365383
ALLUNGAMENTO
Il software può dare la mappa dell’allungamento %
CARICO DI ROTTURA
Il simulatore fornisce la mappa del Carico di Rottura del Componente “As Cast” e dopo Trattamento Termico
CARICO DI SNERVAMENTO
Il simulatore fornisce la mappa del Carico di Snervamento del Componente Grezzo e dopo Trattamento Termico
DUREZZA
Attraverso la simulazione è possibile ottenere l’indicazione della Durezza ottenibile e del Suo profilo attraverso lo spessore
SDAS
Il simulatore di colata mostra la mappa dello SDAS (Secondary Dendrite Arm Spacing), utile indicatore delle prestazioni del componente
POROSITA’ DA GAS
Mappa delle Porosità da Gas inglobate durante il riempimento. Riduzione delle Prestazioni del componente, meccaniche e di tenuta
OSSIDI
La lega si ossida durante il riempimento e la simulazione mostra dove nascono gli ossidi e dove si muovono durante il riempimento
SFOGLIATURE
Il simulatore mostra le Sfogliature, legate ad un’adesione imperfetta della lega durante il riempimento
INCOMPLETEZZE
Pezzi incompleti o con linee di giunzioni e riprese
Sistema di colata sottodimensionato e cattiva evacuazione dei gas
POROSITA’ DA RITIRO
Mappa delle Porosità da Ritiro.
Geografia e Dimensione in mm3 del difetto
CRICCHE
Mappa delle cricche a caldo e a freddo sul getto
DIMENSIONALE
Dimensioni e deformazioni del pezzo durante la solidificazione, estrazione, raffreddamento, tranciatura ed eventuale trattamento termico
CO-DESIGN
Eliminare i difetti agendo sulle cause e non sugli effetti
LEGHE
Impatto della lega sulle caratteristiche meccaniche e sui difetti
ANALISI CHIMICA
ProCAST e QuikCAST caratterizzano la lega partendo dall’analisi chimica. Valutazione, per esempio, delle conseguenze dell’aggiunta di 200 ppm di Stronzio
DATABASE
Archivio completo di acciai stampo, sabbie, anime, maniche isolanti ed esotermiche, raffreddatori, gusci
DESCRIZIONE
La simulazione permette di impostare in anteprima i parametri di processo ottimali per la produzione del componente. In questo modo la campionatura reale ha subito esito positivo eliminando messe a punto per il corretto set dei parametri di processo. Inoltre, il Modulo Ottimizzatore del software definisce automaticamente gli intervalli minimi e massimi dei parametri che garantiscono la costanza e robustezza del processo.
Si veda il progetto Rolls Royce
STAMPO
La simulazione di colata mostra la termica stampo, i circuiti di condizionament o termico, la lubrifica, la deformazione e durata stampo
PLACCA
L’ottimizzazione della placca, il posizionamento dei raffreddatori, le maniche, i filtri ed il ramolaggio delle anime. La massimizzazione della resa
PRESSA
La simulazione di colata permette di conoscere la Pressa richiesta e quindi le tonnellate necessarie
IMPIANTO
Simulazione dell’intero ciclo di iniezione, completa di contenitore, tubo di risalita, basculamento, impianto automatico, manuale
VOLUMI FINITI
La Tecnologia a volumi finiti o Differenze Finite è la tecnologia d’ingresso alla simulazione di colata. QuikCAST e QuikCAST Light
ELEMENTI FINITI
La Tecnologia a Elementi Finiti è la tecnologia top che fornisce le massime prestazioni del simulatore di colata. ProCASTReferenze
